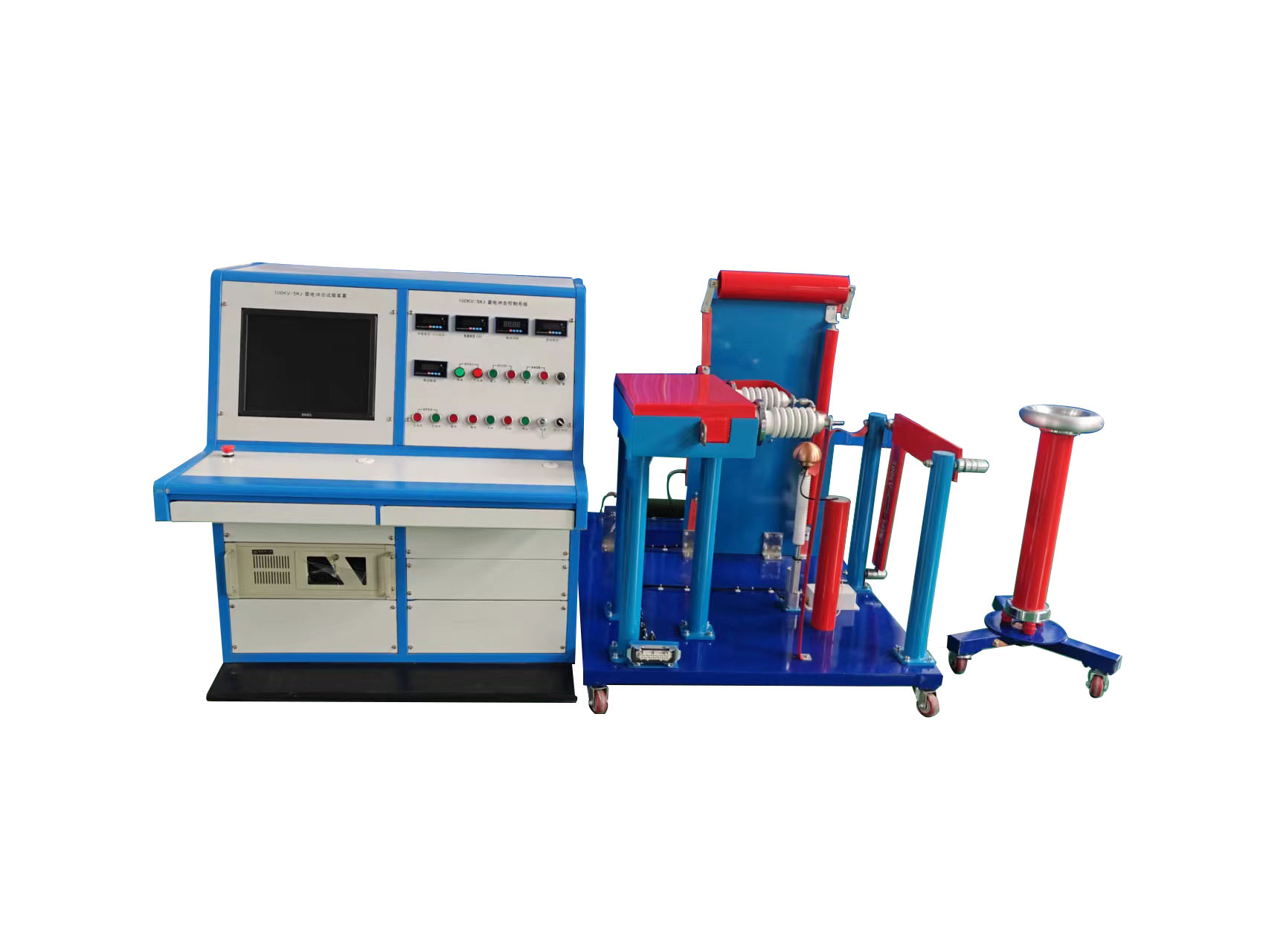

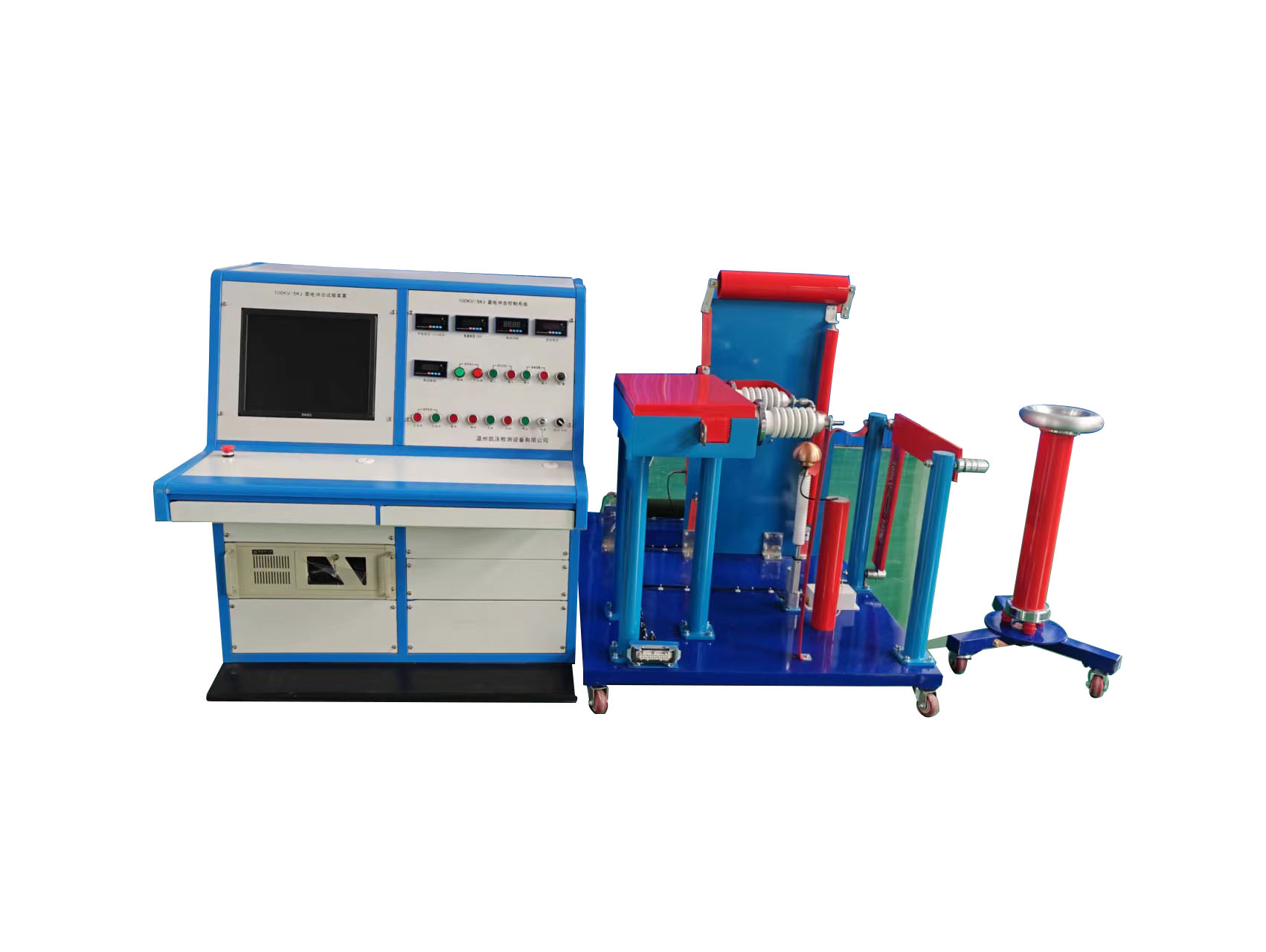

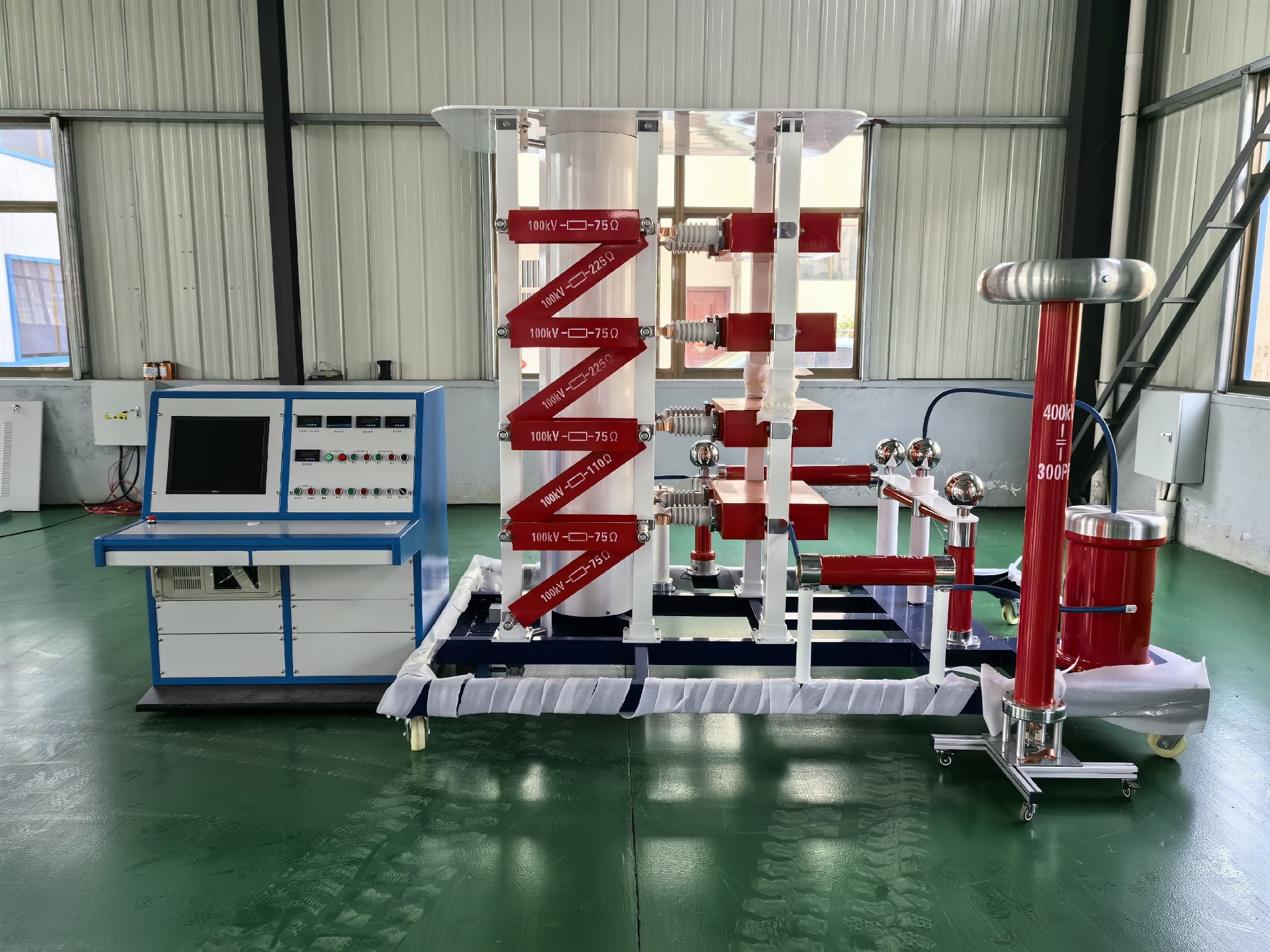

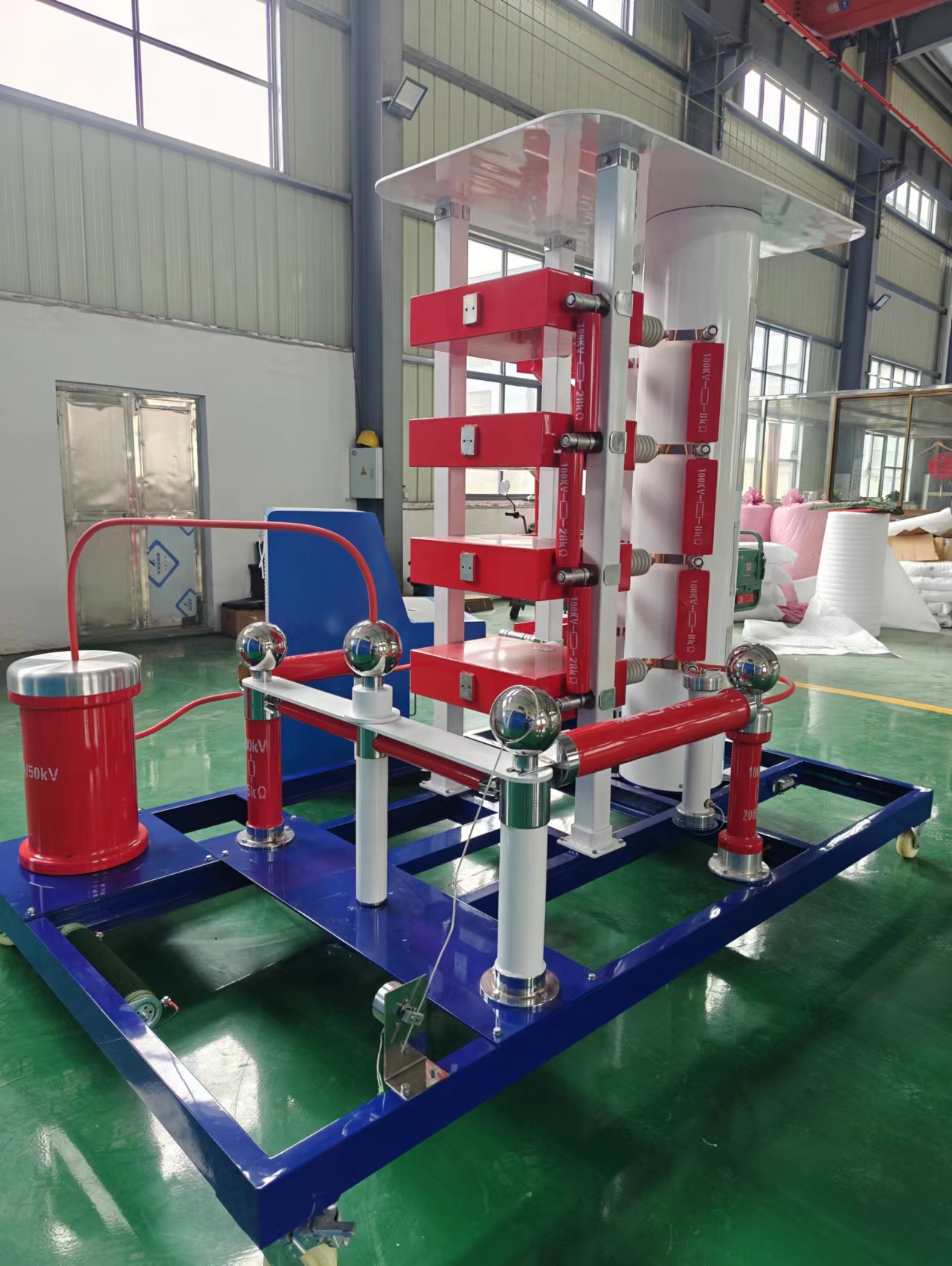

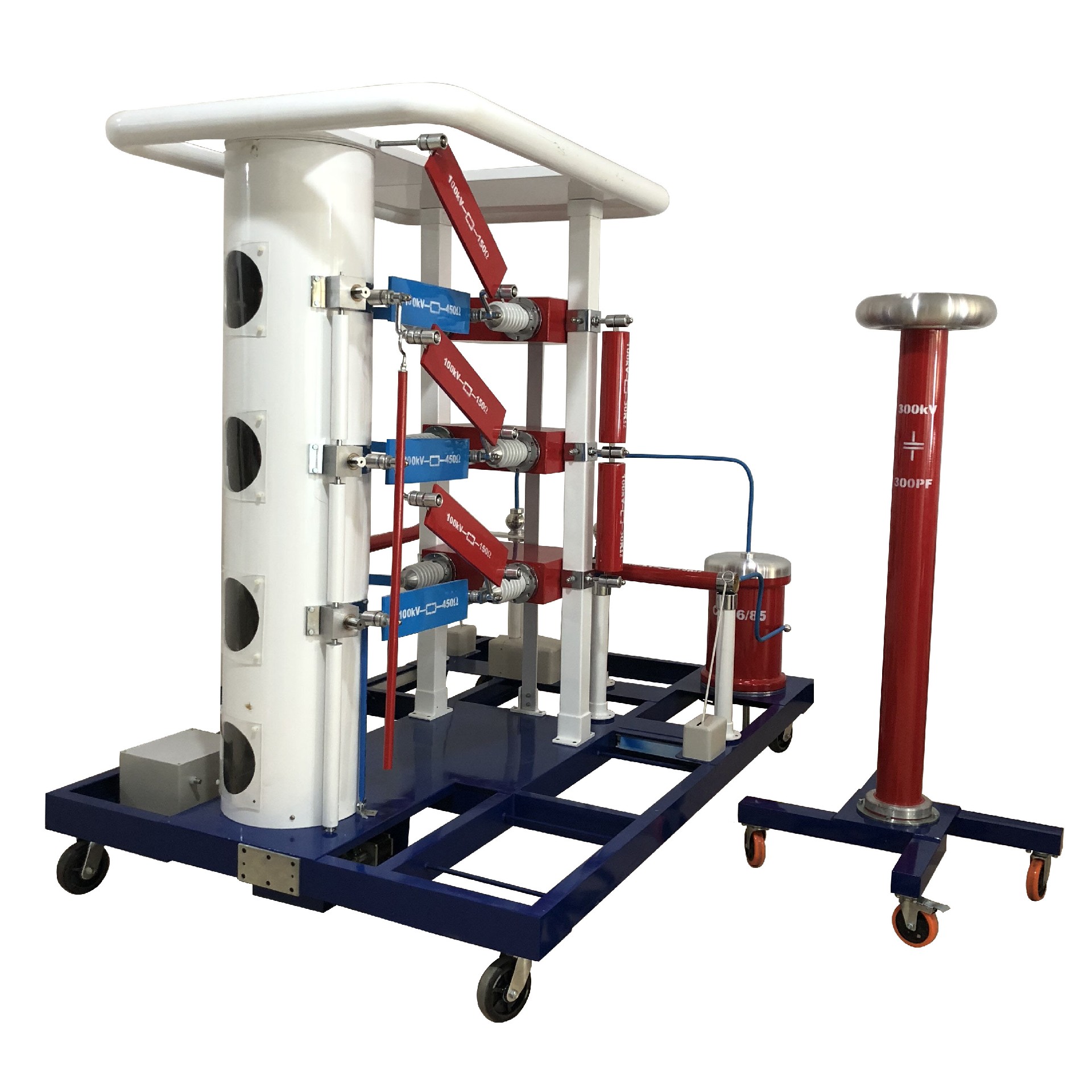

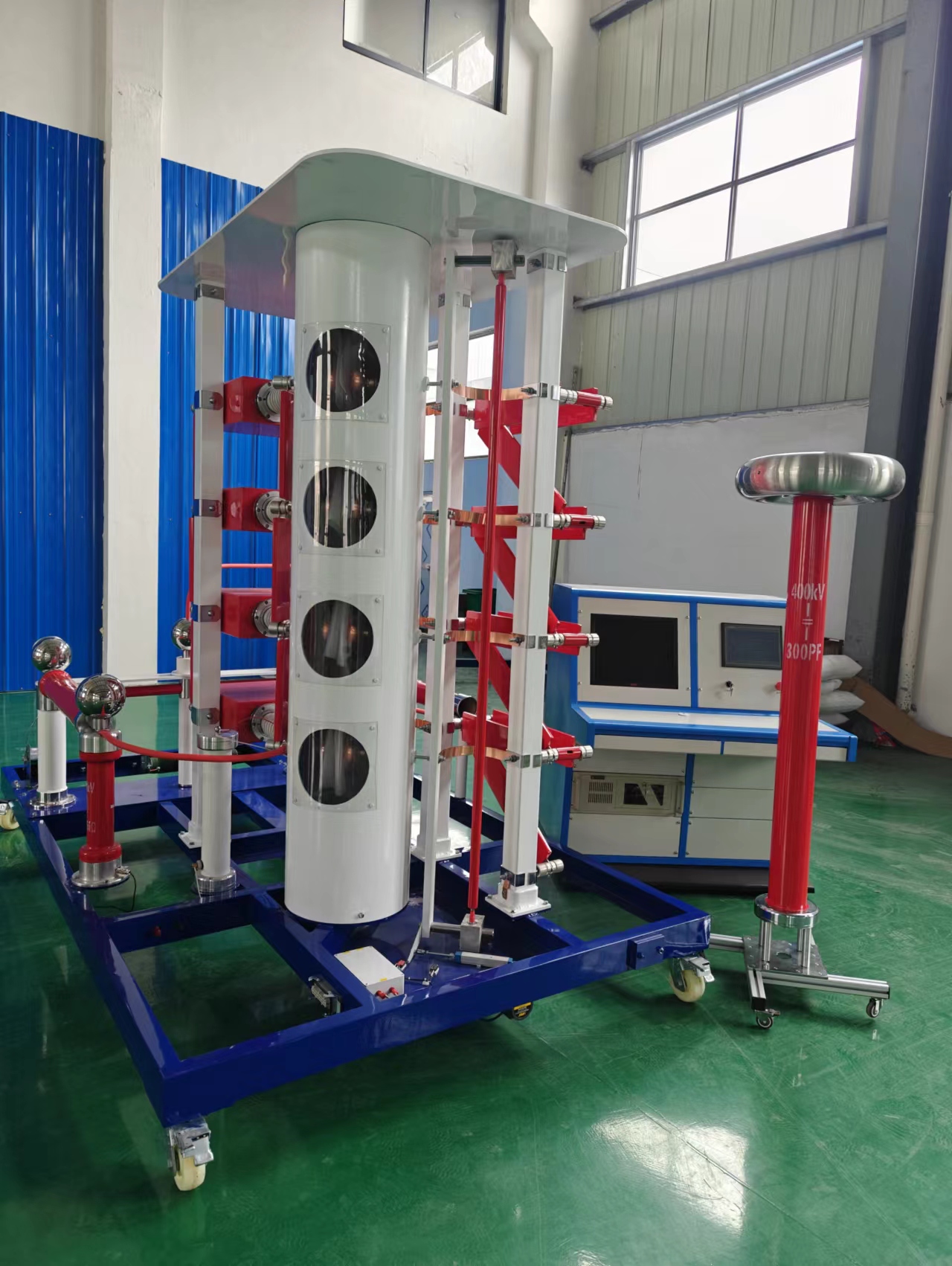

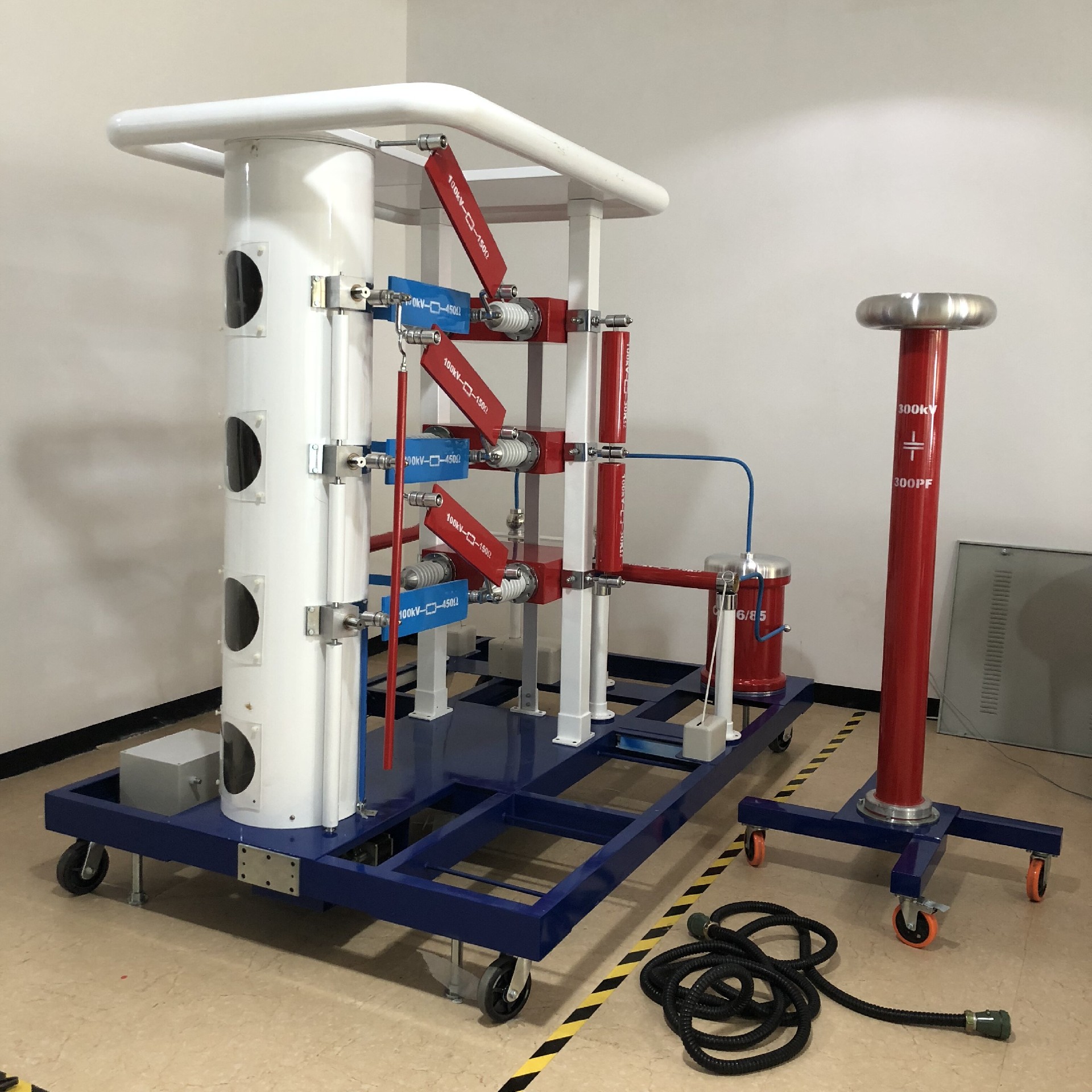

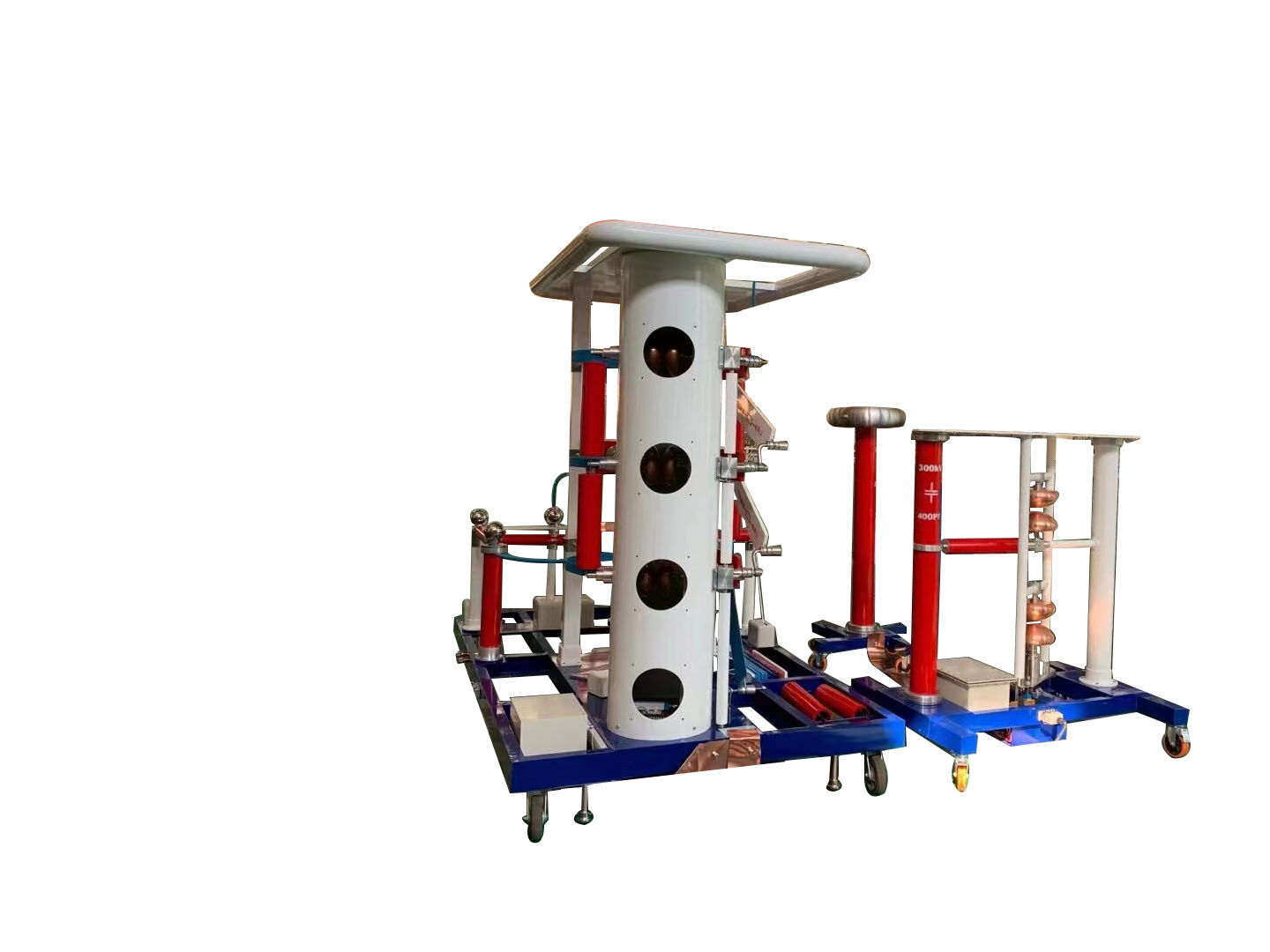

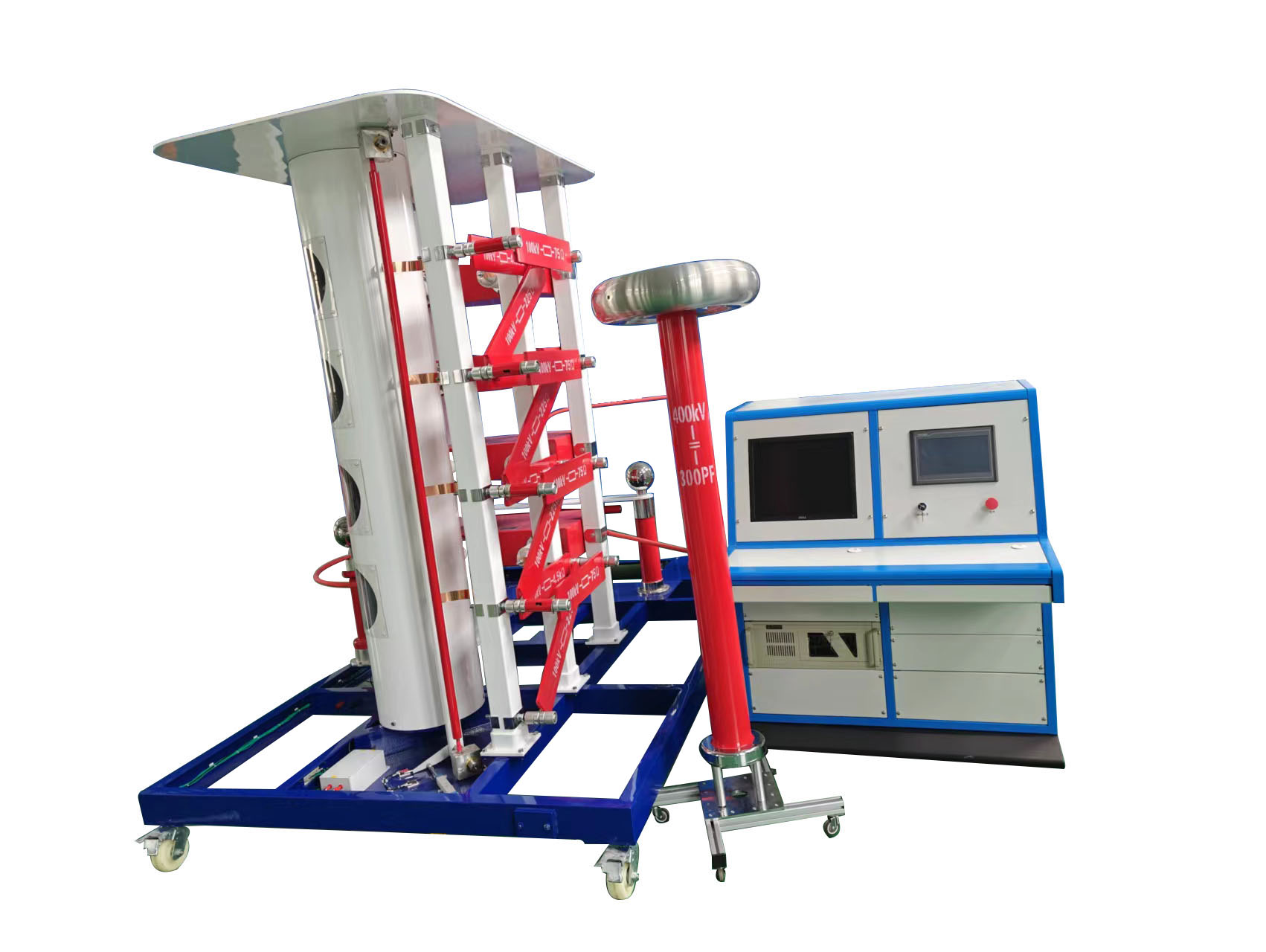

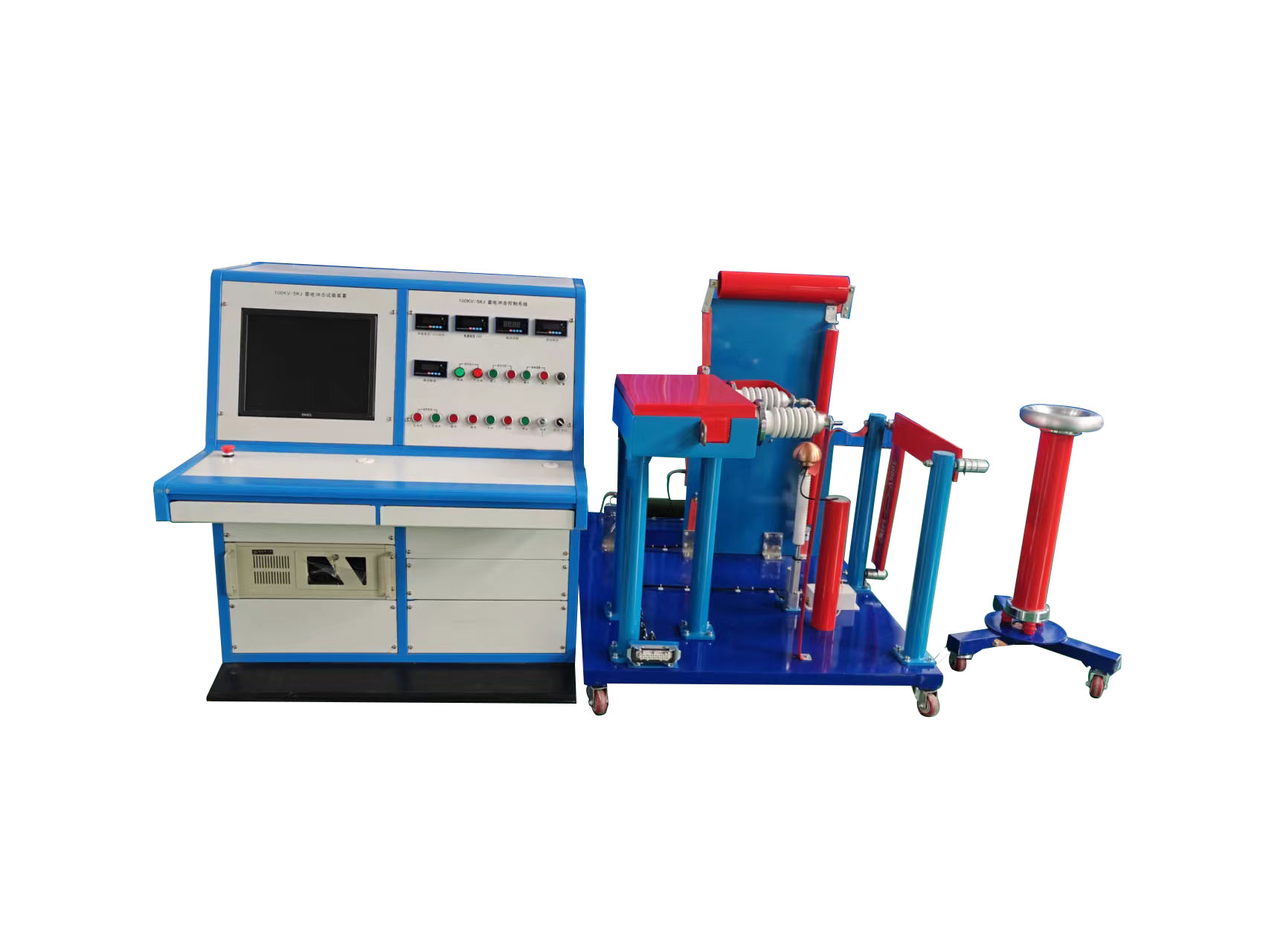

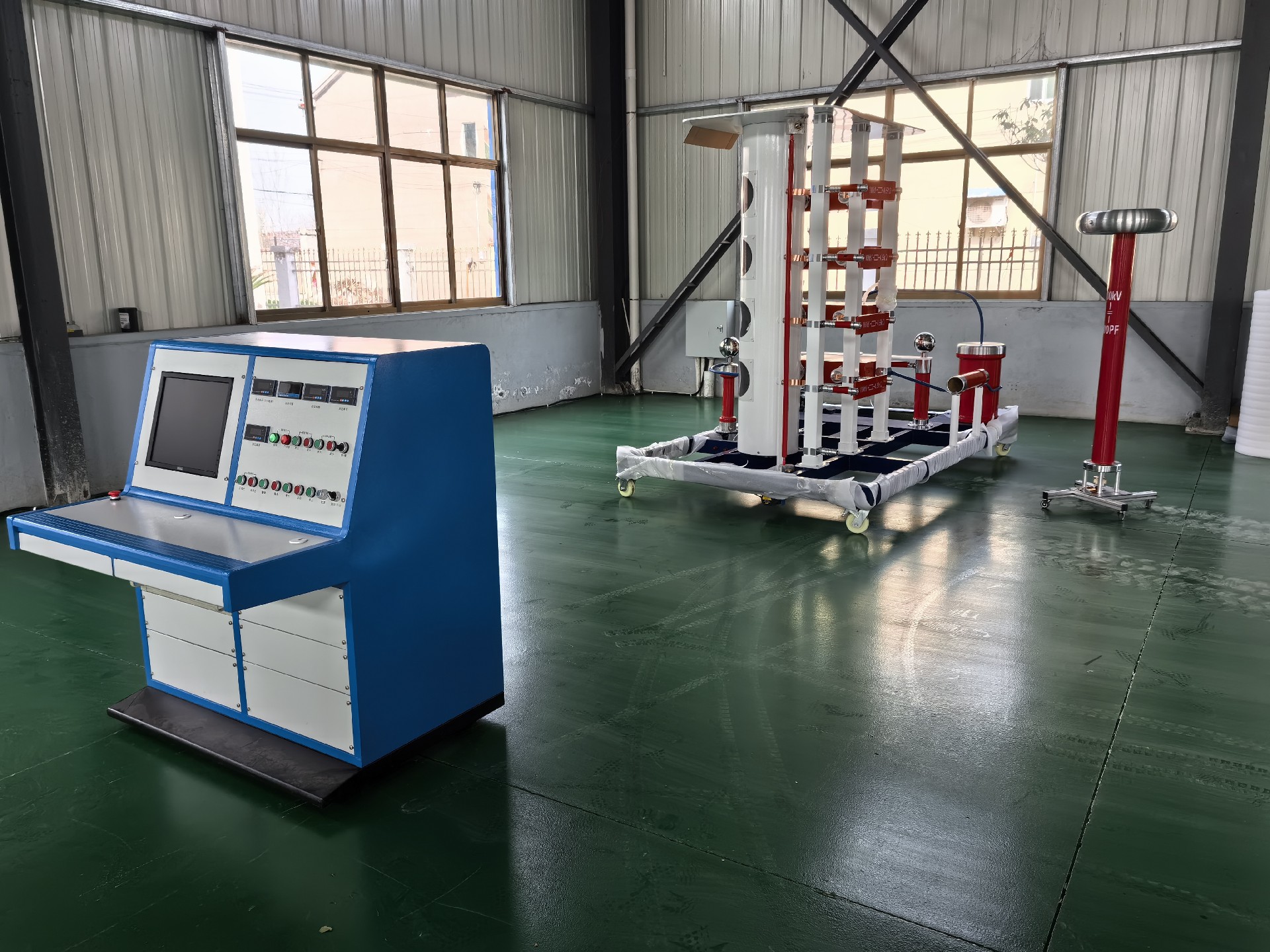

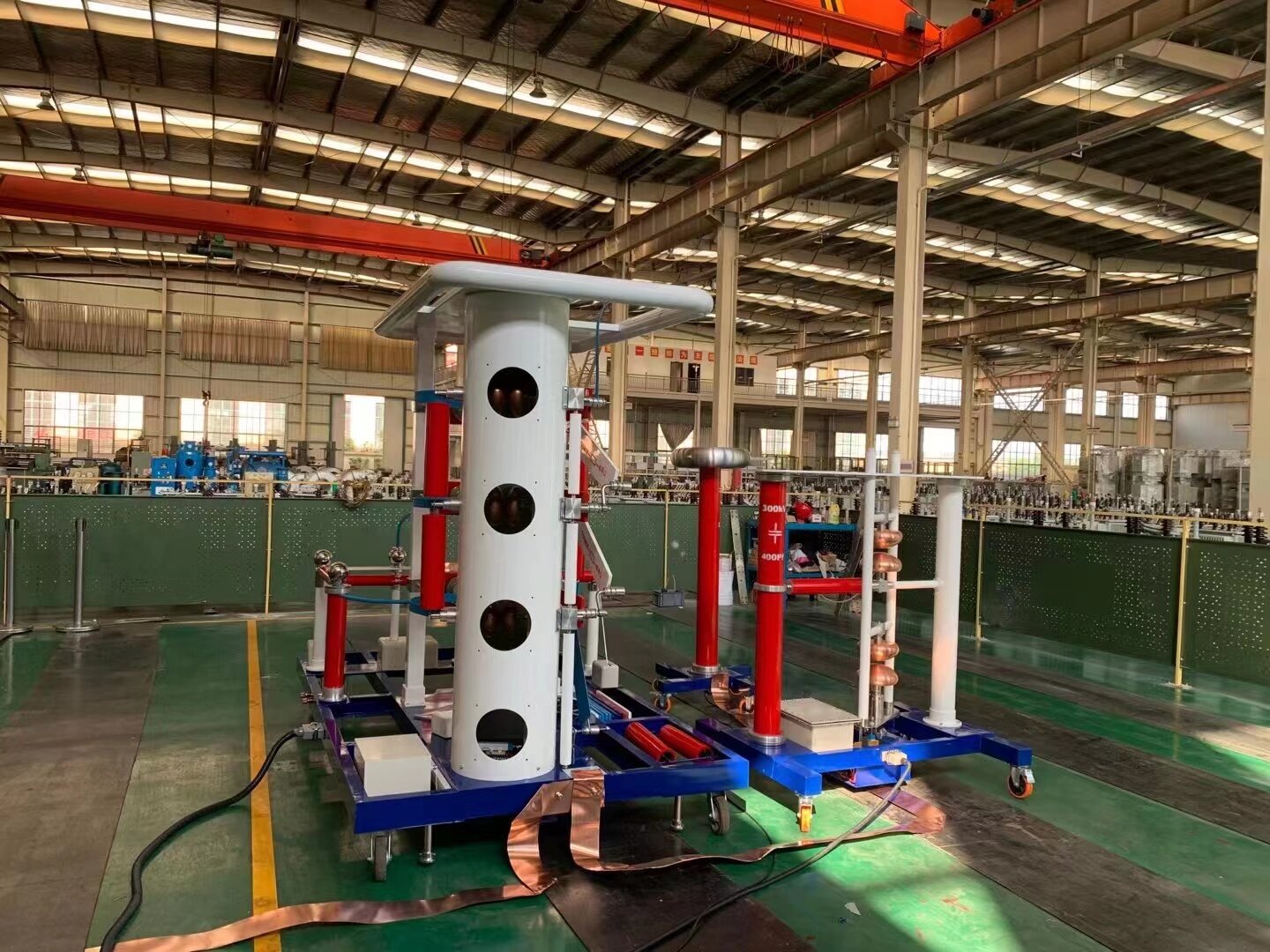

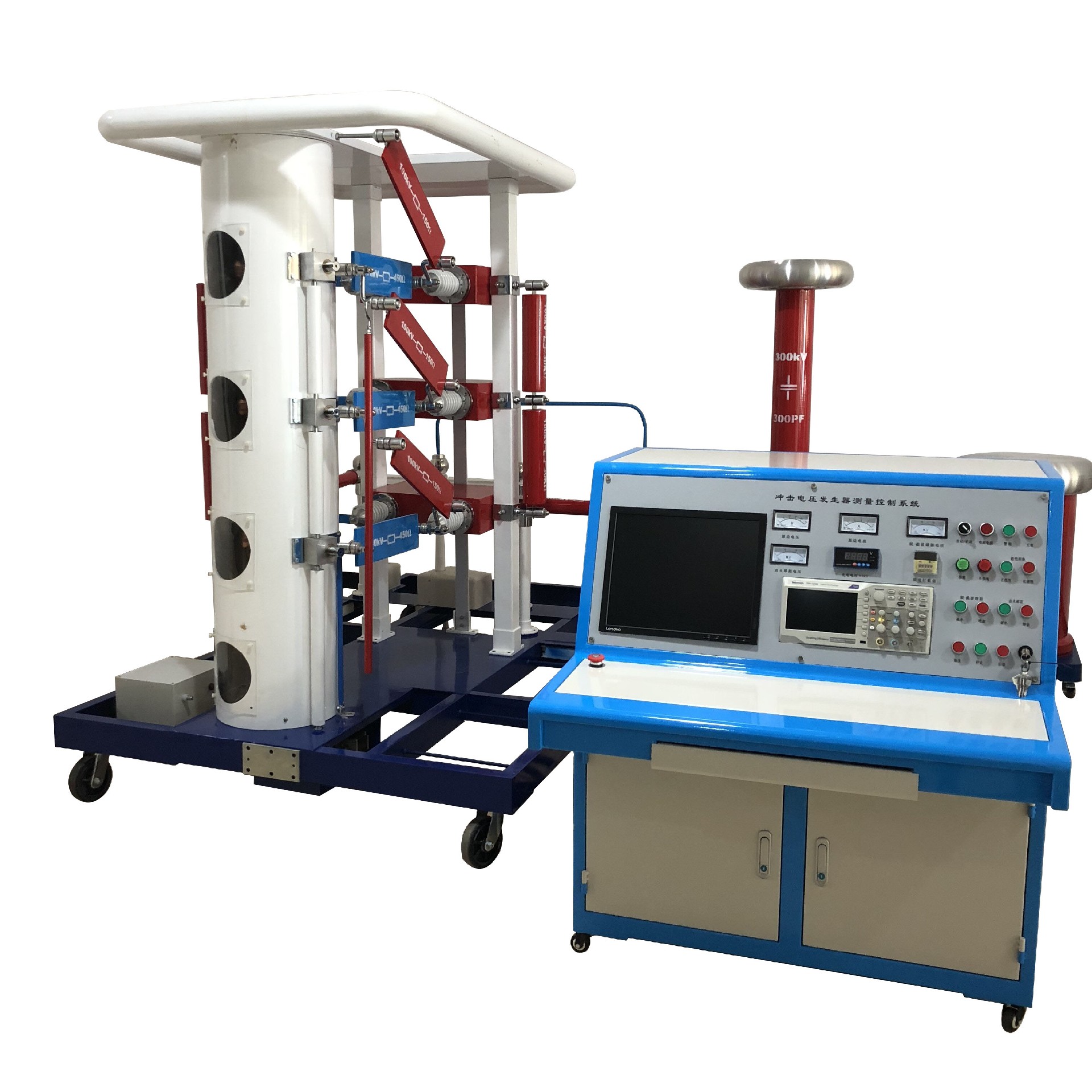

雷电冲击试验装置

1、 本设备为高压试验设备，放电时会发出很响的声音，故试验时人员要远离试验区域。

2、 定期检查球距电机的传动及减小球距和增大球距限位开关是否正常。

3、 两只高压硅整波器的方向不能为同方向。

4、 定期检查第一级的触发球在触发时放电针对铜球是否放电。

5、 示波器为贵重仪器，在使用时要注意不能使输入电压超过探头的额定输入电压，否则会损坏探头及示波器。

6、 试验中检查试品时或试验结束后要切断所有电源，挂上接地棒，以保安全。

7、 在试验过程中如出现异常情况，立即停电检查，如不能解决，请与我公司及时联系解决。

电力变压器雷电冲击试验规程步骤

a)  试验前对被试品进行可靠接地并充分放电；确保油位符合要求位置，同时将被试品处于额定档位并充分放气；

b)  进行被试品接线，记录环境温湿度，在进行A相试验时，接线为：试验线接高压A相端子；

c)  高低压绕组线端及中性点的全波与截波电压均采用负极性；

d)  试验标准波形：施加峰值电压Un±3%，雷电冲击全波T₁=1.2µ s±30%，T₂=50µ s±20%。截波截断时间（2-6）µ s，过零系数不大于30%；

e)  设备最高电压Un≦35KV变压器绕组的额定雷电冲击耐受电压见表；

f)  试验顺序：

   1）一次50%-70%全电压的全波参考冲击；

   2）一次100%全电压的全波冲击；

   3）一次50%-70%全电压的截波参考冲击；

   4）两次100%全电压截波冲击；

   5）两次100%全电压的全波冲击。

g)  施加试验电压以A相为例。试验结束，断开试验电源，对被试品进行充分放电，并挂接地棒，拆除接线；

h)  高压侧B、C相的试验步骤同理按第2-5条执行。每次加压前，检查接地棒是否已取下。

表1  额定雷电冲击耐受电压              单位：KV

I)   每次做完试验后，要将控制台的急停按钮按下同时用接地棒将每个电容头进行放电并将接地棒挂在其中的一个电容头上，以确保人生及财产的安全。

开关柜雷电冲击试验规程步骤

a)  试验前对被试品进行可靠接地并充分放电，检查接地完好性；

b)  进行被试品接线，记录环境温湿度，分为断口冲击和相间冲击；

c)  试验分别进行正极性和负极性冲击测试；

d)  试验标准波形：施加峰值电压±3%，雷电冲击全波T₁=1.2µ s±30%，T₂=50µ s±20%。；

e)  设备最高电压Um≦35KV的开关额定雷电冲击耐受电压见标准；

f)  试验内容：

  1.断口雷冲85kV:

(1)开关分闸，进线侧A、B、C短接接高压，出线侧A、B、C短接接地，壳体不接地。

(2)开关分闸，出线侧A、B、C短接接高压，进线侧A、B、C短接接地，壳体不接地。

2.相间雷冲75kV:

(1)开关合间，A、C相短接接高压，B相接地，壳体接地。注意A、C相高压线与B相保持足够距离，B相套绝缘套筒。

(2)开关合闸，B相接高压，A、C相短接接地，壳体接地。注意A、C相短接线与B相保持足够距离，B相套绝缘套筒。

g)  施加试验电压以断口雷冲为例。试验结束，断开试验电源，对被试品进行充分放电，并挂接地棒，拆除接线；

h)  每次加压前，检查接地棒是否已取下。

I)   每次做完试验后，要将控制台的急停按钮按下同时用接地棒将每个电容头进行放电并将接地棒挂在其中的一个电容头上，以确保人生及财产的安全。

1、 测量确定贵单位的接地电阻是否≤0.5Ω的电阻且接地必须形成网状，具备做冲击试验的条件。

2、 从贵单位的配电箱中25A的2P的小空开（该空开不带漏电保护功能）下端引220V的电源接到我们的冲击控制台输入220V的绝缘端子上。

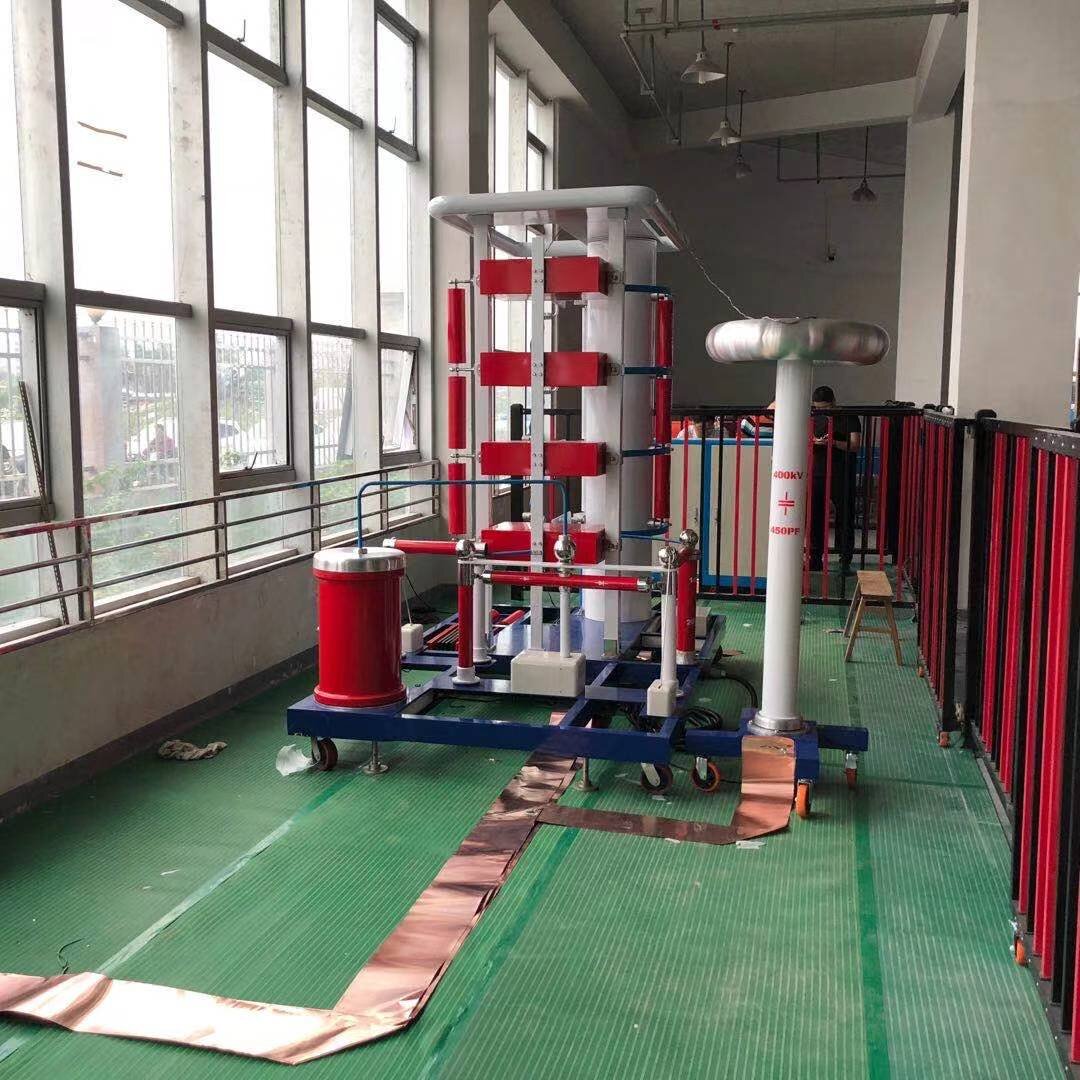

3、 将雷电冲击设备的所有接地及外被试品的接地接好，由其接地要用0.2*200mm、0.2*300mm或者0.3*200mm、0.3*300mm厚的铜皮四种规格中的任意一种,且只有一点接地（分压器最靠近接地点），将所有需要接地的都接好。

4、 选择要输出的波形是正极性还是负极性，如是负极性输出，则D₁为正极性输出，D₂为负极性输出，如果要波形正极性输出，则D₁和D₂的方向同时反之。

5、 取下挂在主电容上的接地棒，清理周围环境，无关人员远离试验区域，高压试验开始。

6、 将冲击控制柜的空开合上（贵单位的电源配电箱里有一个25A的空开，冲击控制台里也有一个10A的空开），使控制柜带电。

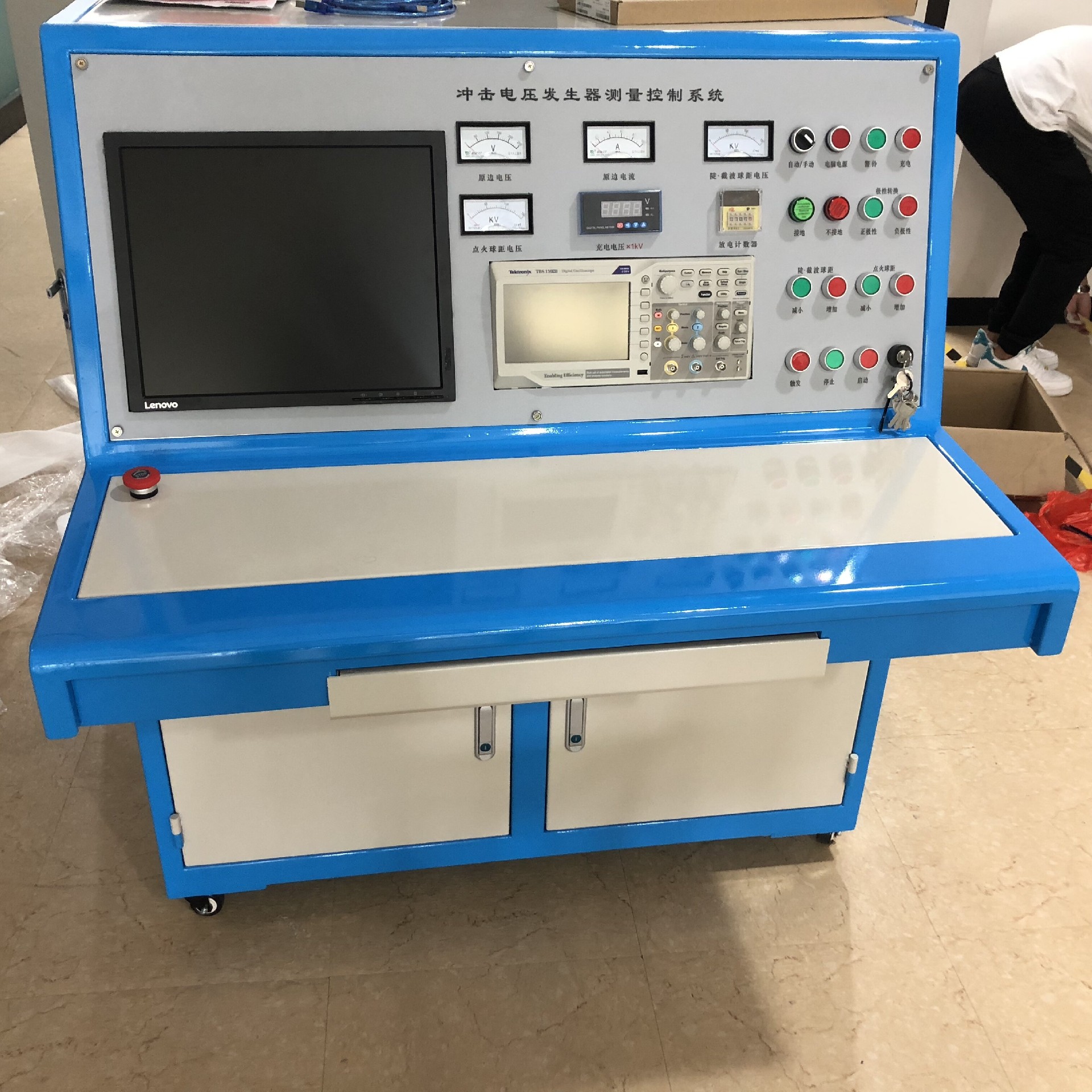

7、 将冲击控制柜面板上的电源按顺时针打开，此时数显表及计时器显示，同时接地指示灯及停止按钮的指示灯，正极性（或负极性）按钮指示灯亮。点火球距电压表有球距显示，如果贵单位带截波装置，此时陡（截）波球距电压表有球距显示。

8、 打开控制柜的前面工控机的门，把电脑主机电源按下去，此时电脑显示器显示电脑开机。

9、 按一下冲击控制柜面板上示波器的电源按钮，此时示波器通电。

10、 在经过1~2分钟的等待之后，示波器正常显示后，此时电脑显示器右下角会跳出个小对话框，显示示波器与电脑的连接正常。

11、 在显示器的初始界面上找到“GTAS”的图标或“Impact analysis system ” 的图标，双击打开此测量程序，也可以在“开始”菜单里找到“GTAS” 或“Impact analysis system ”打开此测量程序。

12、 当测量程序打开后，具体软件操件说明详见“冲击测量软件使用手册”

13、 在“极性”这一栏里，我们根据控制台面板上极性指示灯来选择，如果为正极性的灯亮，在“极性”选择里选正，反之则反之。

14、 在”预计峰值电压”这一栏里，我们选填数据为试品所需电压的1.1~1.3倍。

15、 “预计冲击电流”这一栏里，是测电流波形的，当给电力变压器或者其它电流波形时，则在输入栏里输入对应值。

16、 当以上设置好之后，用鼠标左键单击“设置示波器”后，出，此时注意观察示波器的界面，发现示波器界面在动作，表示软件正在设置示波器，当示波器界面不动作时，鼠标左键点击开始试验，此时软件界面出现“正在等待触发”时，表示测量程序已经设置好，我们现在可以充电做实验了。

17、 根据输出电压的大小（试品冲击所需电压）来确定每级电容器的充电电压，按增大球距或减小球距按钮，使球距电压表指示的球距电压为每级电容器所要放电的电压。

18、 按下启动按钮，此时停止指示灯灭，启动指示灯亮，接地电磁铁打开，进入运行状态。

19、 按下升压按钮，此时原边电流表，原边电压表等有读数，充电电压表显示充电电压。

20、 当充电电压表显示的电压值接近预升电压时，点动按升压按钮，直到充电电压等于预升电压时，按下触发按钮，此时所有球隙击穿，输出一次冲击电压（会发出很响的放电声）。

21、 示波器采集一次冲击波形，此时在电脑显示器上测量程序里会自动采集到波头时间、波尾时间和电压峰值，如峰值电压偏低，可增大球距，提高充电电压；

22、 如波头时间偏大，可减小波头电阻（波尾时间偏小，可增大波尾电阻）；调波头波尾电阻要关闭钥匙开关，将接地棒挂在最上一级的电容器高压端（非输出端）。

23、 调完球距和波头、波尾电阻后重复操作20~22的步骤，直到输出波形达到要求，此时可将记录的波形存档或出报告用。

24、 如试验过程中波形发生明显畸变或试品有异常响声则试品可能击穿。

25、 试验结束后，应切断所有电源，挂上接地棒以确保安全。

26、 做完试验或者调换波头波尾电阻时，一定要按下面板上的停止按钮，关闭控制台电源,用红色接地棒将每个电容金属头碰一下进行放点，再将接地棒挂在其中一个电容金属头上，以确保安全。在试验过程中出现紧急情况，可按下控制台平面上的急停按钮。

27、 该测量程序自动储存波形，如需要波形，可以从以下两方面着手：

①　打开电脑显示器桌面上的计算机的D盘，在里面找到 “波形”这个文档，双击打开，就看到很多波形，你可以用U盘将你所需要的波形拷到U盘，带到有打印机的电脑上打印出来。

②　贵单位自己买台打印机，把冲击控制台里自带的这台电脑装上刚买来的打印机的驱动，就可以在本电脑上打印波形了。
